Respeitando os oportunos comentários feitos no presente artigo e, a fim de não causar conflitos entre procedimentos, atualizamos alguns sinais, seguindo fielmente o que preconiza a ICA 100-12. Foram utilizados os diagramas dessa Instrução e que facilitarão a leitura e visualização dos sinais.
Sendo assim, vamos falar de um assunto simples, mas de muita importância para a segurança operacional: a sinalização de pátio para aeronaves (aviões e helicópteros) e o papel do sinalizador (também chamado de balizador ou sinaleiro – termo utilizado pela ICA 100-12).
Inicialmente, para uma operação segura, o sinalizador deverá dispor dos seguintes equipamentos básicos:
- Equipamento de Proteção Individual (óculos de proteção, protetor auricular e abafador de ruídos).
- Colete refletivo.
- Raquetes de sinalização refletivas ou luvas refletivas para o período diurno.
- Lanternas refletivas para o período noturno.
- Capas de proteção para dias chuvosos.
Dispondo destes equipamentos o sinalizador deverá atentar para algumas situações perigosas, como, por exemplo:
- Chegada de mais de uma aeronave para o pouso.
- Decolagem simultânea de aeronaves.
- Tráfego intenso de aeronaves na taxiway.
Assim, o sinalizador terá que cumprir uma sequência de ações, que podem ser resumidas, conforme segue:
- Estar sempre em posse do material necessário para executar sua função.
- Antes do acionamento da aeronave, posicionar-se à frente dela.
- Atentar para que não haja fluxo de pessoas durante o procedimento de partida, com exceção dos tripulantes e passageiros da aeronave.
- Estar sempre em contato visual com o mecânico de pátio e todo o movimento aos redores quando os rotores estiverem em acionamento.
- Somente proceder a liberação de decolagem ao piloto, após certificar-se de que o mecânico de pátio fechou a porta do 1P (comandante da aeronave) e tomou distância de segurança.
- Antes de sinalizar a liberação da aeronave observar o tráfego de aeronaves em todos os sentidos da taxiway, no céu acima do pátio e presença de aves ou pipas.
- Ao liberar a aeronave utilizar os sinais padrão de balizamento para helicópteros.
- Atentar para o retorno das aeronaves que estão em vôo ou para a chegada de outras aeronaves que tenham autorização de pouso nos pátios.
- Consultar junto ao mecânico de pátio se houve alteração de local de pouso de aeronaves que estão em vôo.
- Estar posicionado para o balizamento da aeronave que vem para pouso antes mesmo de que ela ingresse na taxiway, com a finalidade de não permitir o trafego de pessoas pelo pátio de manobras.
- Adotar movimentos claros e bem definidos para que não haja interpretação errônea pelo piloto.
O sinalizador, cumprindo essas regras, observando também o disposto na IAC 2308, alcançará os resultados esperados, como:
- Que nenhuma aeronave pouse ou decole sem o balizamento do sinalizador.
- Que o sinalizador esteja sempre trajando o colete refletivo e utilizando seus equipamentos de proteção individual.
- Que o sinalizador esteja sempre em contato com o mecânico de pátio (se este não for o sinalizador) para estar ciente de qualquer alteração que possa ocorrer.
- Que o sinalizador não seja empregado em outra função em prejuízo a sua função principal.
- Que o sinalizador utilize a sinalização padrão para execução do balizamento.
A ICA 100-12 (pg 247 a 255) preconiza os sinais para manobras no solo, onde os sinais serão indicados para uso do sinalizador, com suas mãos convenientemente iluminadas para facilitar a observação por parte do piloto, postando-se à frente da aeronave em uma posição, conforme segue:
- Para aeronaves de asa fixa, à frente da extremidade da asa esquerda e dentro do campo de visão do piloto, à esquerda da aeronave, onde possa ser visto pelo piloto; e
- Para helicópteros, onde o sinalizador possa ser visto pelo piloto.
O significado dos sinais permanece o mesmo, quer sejam empregadas raquetes, balizas iluminadas ou lanternas. Os motores das aeronaves são numerados, para o sinalizador situado à frente da aeronave, da direita para esquerda; isto é, o motor n.º 1 é o motor externo da asa esquerda.
As referências às balizas podem também ser interpretadas como relativas a raquetes do tipo das de tênis de mesa com fluorescentes ou a luvas (somente durante o dia).
As referências ao sinalizador podem também referir-se ao manobreiro. Os sinais indicados nas figuras 1-26 à 1-30, abaixo, destinam-se à orientação de helicópteros em voo pairado.

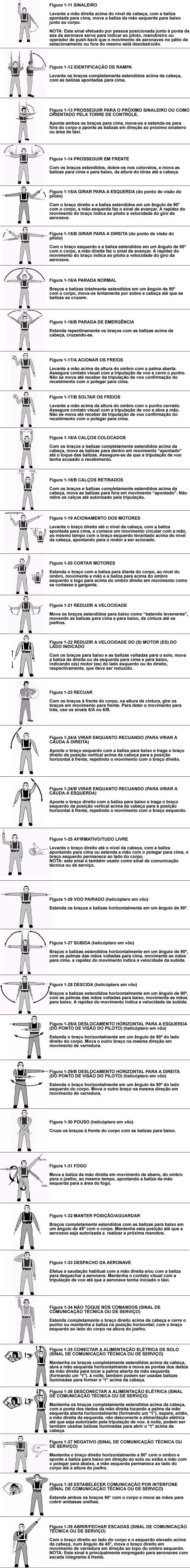

Feitas as recomendações de segurança e de procedimentos, vamos agora, se forma esquemática, demonstrar os principais gestos que o sinalizador deverá fazer para o piloto da aeronave:
Fonte: ICA 100-12, pg 247 a 255
Sinais para carga externa: são sinais que não constam na relação da ICA 100-12, mas que são padronizados para o uso de carga externa.
Sinais para carga externa
Outra questão interessante obordada pela ICA 100-12 são os sinais que o piloto da aeronave deve fazer para o sinalizador. Segundo a Instrução os sinais serão executados pelo piloto em seu posto, com as mãos bem visíveis para o sinalizador, e iluminadas, quando necessário, para a perfeita observação pelo sinalizador.
SINAIS EFETUADOS PELO PILOTO DA AERONAVE AO SINALIZADOR:
1. FREIOS
NOTA: O momento em que se cerra o punho ou em que se estendam os dedos, indica, respectivamente, o momento de acionar ou soltar o freio.
1.1 Freios acionados:
Levantar braço e mão com os dedos estendidos horizontalmente adiante do rosto; em seguida, cerrar o punho.
1.2 Freios soltos:
Levantar o braço, com o punho cerrado horizontalmente adiante do rosto; em seguida, estender os dedos.
2. CALÇOS
2.1 Colocar calços:
Braços estendidos, palmas das mãos para fora, movendo as mãos para dentro, cruzando-se adiante do rosto.
2.2 Retirar calços:
Mãos cruzadas adiante do rosto, palmas para fora, movendo os braços para fora.
3. PRONTO PARA DAR PARTIDA NOS MOTORES
Levantar o número apropriado de dedos da mão, indicando o número do motor a ser acionado.
Texto: Eduardo Alexandre Beni
Referências: Normas e manuais sobre balizamento de aeronaves, Procedimento do GRPAe de São Paulo, IAC 2308 e ICA 100-12.
